Frap Tools 411: Quad-VCA-Chamäleon für Patch-Fanatiker

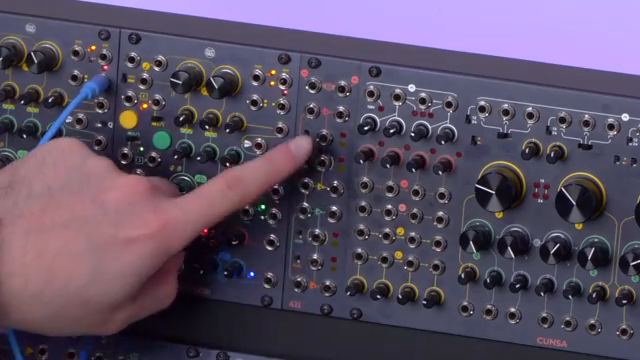

Ein zentrales Feature des 411 sind die -6dB-Schalter an jedem VCA, mit denen sich die Amplitude eingehender CV-Signale halbieren lässt. Das ist besonders praktisch, wenn man mit unterschiedlichen Spannungsstandards arbeitet – egal ob Hüllkurven oder LFOs von 0 bis 5V oder 0 bis 10V reichen, das 411 kann sich anpassen, ohne zu übersteuern oder zu schwach zu reagieren. In der Demonstration zeigt Giovanni, wie eine 0–10V-Hüllkurve den VCA in die Sättigung treibt und so einen kantigeren, abgehackten Klang erzeugt. Mit dem -6dB-Schalter wird das Verhalten wieder musikalisch sinnvoll.

Umgekehrt sorgt die richtige Schalterstellung bei niedrigeren oder bipolaren Modulationsquellen dafür, dass die gewünschte Modulationstiefe erhalten bleibt. Diese Flexibilität ist in modularen Umgebungen, in denen Spannungsbereiche selten standardisiert sind, essenziell. Die -6dB-Schalter machen das 411 zum Chamäleon, das sich jeder Patch-Situation anpasst.

Jetzt wird es praktisch: Das 411 verarbeitet sowohl Audiosignale als auch Steuerspannungen. Oszillatorsignale laufen durch die VCAs, Hüllkurven und LFOs sorgen für dynamische Modulation. Giovanni demonstriert klassische Amplitudenmodulation mit Audio-Rate-Signalen an den Modulationseingängen und weist darauf hin, dass der lineare Charakter des 411 am besten mit exponentiellen Hüllkurven für Audiosignale harmoniert, da lineare VCAs beim direkten Einsatz für Lautstärke oft unausgewogen wirken.

Ein cleveres Detail sind die semi-normalisierten CV-Eingänge: Ein einzelnes Envelope an einem CV-Eingang kann mehrere VCAs steuern, was Kabel spart und Stereo- oder Parallelbearbeitung ermöglicht. Gleiches gilt für die Signal-Eingänge, die ebenfalls semi-normalisiert sind – ein Signal wird auf alle vier VCAs verteilt, solange nichts anderes gepatcht ist. Das macht das 411 nicht nur zu vier unabhängigen VCAs, sondern zu einem flexiblen Signalverteiler.

Giovanni zeigt ein Patch, bei dem eine Audioquelle auf vier verschiedene Arten moduliert wird, jeder VCA von einer eigenen Modulationsquelle – LFOs, Zufallsspannungen und Gates – gesteuert. So wird das 411 zum Modulationszentrum komplexer Patches. Das Verhalten mit unipolaren und bipolaren Signalen wird ebenfalls ausgelotet und zeigt, wie souverän das Modul verschiedenste Modulationstechniken meistert.

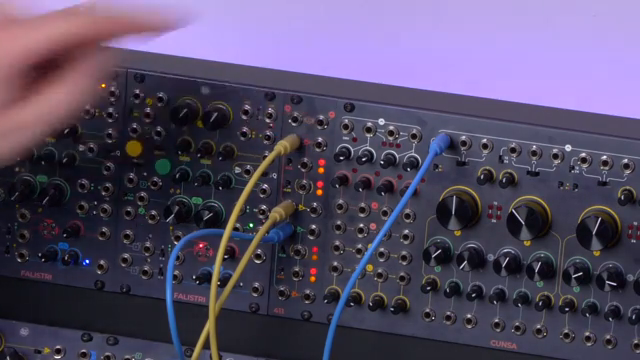

Neben den VCA-Aufgaben fungiert das 411 dank seiner Summenausgänge auch als Mixer. Der Haupt-Sum-Ausgang kombiniert alle vier VCA-Ausgänge, während der unpatched Sum-Ausgang nur die Kanäle summiert, deren Outputs nicht anderweitig abgegriffen werden. Diese clevere Signalführung erlaubt es, mehrere Quellen zu mischen oder Submixe zu erstellen, ohne ein separates Mischermodul zu benötigen.

Im Demo mixt Giovanni Sägezahnwellen, Final-Ausgänge und gefärbtes Rauschen und schickt das Summensignal in einen Filter. Er zeigt, wie man mit Dummy-Kabeln unerwünschte Signale aus dem Mix entfernt und wie ein einziges Envelope an einem CV-Eingang alle Summenkanäle modulieren kann. Der unpatched-Ausgang ist praktisch, um nur die Kanäle zu isolieren, die nicht anderweitig genutzt werden – so bleiben DC-Offsets oder Störsignale aus dem Mix.

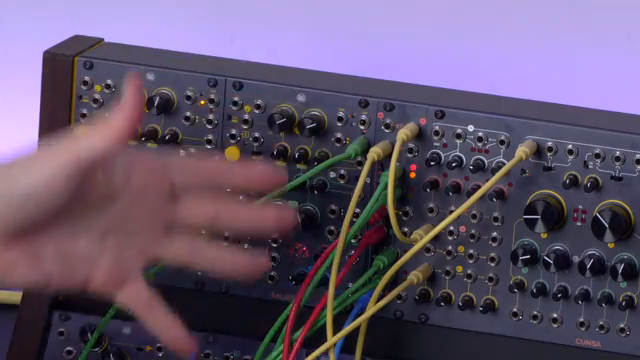

Im letzten Abschnitt geht es um fortgeschrittene Anwendungen, die das 411 weit über klassische VCA- oder Mixer-Aufgaben hinausheben. Indem ein Signal auf alle VCAs gelegt und diese mit separaten Gate-Strömen getriggert werden, fungiert das 411 als sequentieller Switch – Kopien eines Signals werden zeitlich versetzt an verschiedene Ziele geschickt. Giovanni demonstriert dies mit einer Sinuswelle, die von Gates aus einem Sequencer an vier Ziele verteilt wird.

Ein weiterer Trick nutzt den Sum-Ausgang mit vier verschiedenen Klangquellen, die jeweils von eigenen Gates gesteuert werden. So wird das 411 zum sequentiellen Audio-Switch, bei dem je nach Gate-Muster nur eine oder mehrere Quellen aktiv sind – ideal für dynamische Arrangements und sich entwickelnde Texturen im Modularsystem.

Zum Schluss zeigt Giovanni, wie man mit gleitenden Spannungen das 411 in einen vierfachen Crossfader verwandelt und so fließend zwischen Quellen oder Zielen morphen kann. Diese Flexibilität macht das 411 endgültig zu mehr als nur einem Utility-Modul – es ist ein kreatives Werkzeug für Live-Performance und ausgefeiltes Sounddesign, das nur durch die eigene Patch-Fantasie begrenzt wird.
